防尘圈

发布日期: 2017-03-02   访问量:1033
一、普通型防尘圈

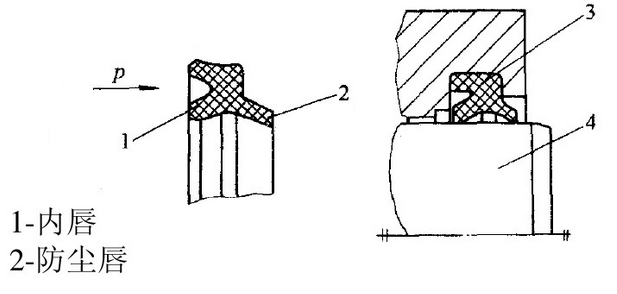

       普通型防尘圈呈舌形结构。分为有骨架式和无骨架式两种。普通型防尘圈只有一个防尘唇边,其支承部分的刚性较好,结构简单,装拆方便。制作材料一般为耐磨的丁腈橡胶或聚氨酯橡胶。
       防尘圈内唇受压时,具有密封作用,并在安装沟槽接触处形成静密封。普通型防尘圈的工作速度不大于1m/s;工作温度-30~+110℃;工作介质:石油基液压油和水包油乳化液。


二、2型Turcon防尘圈

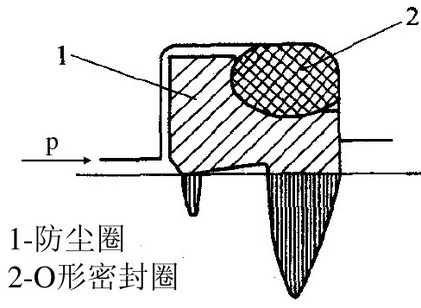

    2型Turcon防尘圈包含一个用Turcon材料制作的防尘圈和一个作为弹性施力元件的O形密封圈、防尘圈的截面形状及其接触应力分布。O形密封圈的弹性确保防尘唇均匀地紧贴在滑动表面上,从而使防尘圈起到了刮尘的作用。由于Turcon是一种极为耐磨、并经过特殊改进的聚四氟乙烯材料,其固有刚度高,因此防尘圈即使在苛刻条件下使用也不会变形。防尘圈的工作速度不大于1.5m/s,工作温度-54~+200℃(取决于O形密封圈材质)。

2型Turcon防尘圈的优点是:
1)安装空间小,沟槽结构简单;
2)起动时,无爬行和粘滞现象;
3)即使在有难对付的杂质和冰的情况下,也具有良好的防尘效果;
4)耐磨性好,使用寿命长。

三、旋转轴用防尘圈

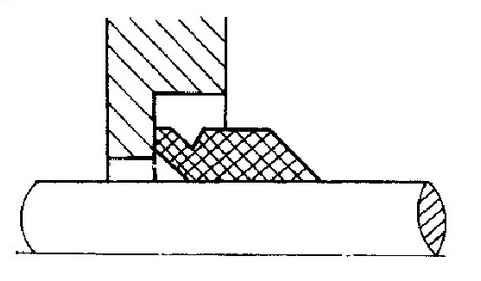

    旋转轴用防尘圈是一种用于旋转轴端面密封的防尘装置,其截面形状和安装情况如图所示。防尘圈的密封唇缘紧贴轴颈表面,并随轴一起转动,由于离心力的作用,斜面上的尘土等异物均被抛离密封部位,从而起到防尘和密封作用。这种防尘圈的特点是:结构简单、拆装方便、防尘效果好;不受轴的偏心、振摆和跳动等影响;对轴无磨损。
