油封密封唇口的参数介绍

发布日期: 2018-07-31   访问量:660

油封的密封性能和使用寿命和很多因素有关,比如,材料特性、油封结构参数、装配精度和工作环境等。本文以内骨架油封为例,其结构见图,其中a和β为前唇角和后唇角。简单介绍一下油封各类参数的概念以及对油封密封性能及使用寿命的影响。

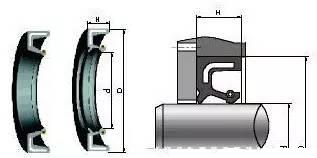

图油封几何模型

  1 过盈量

  过盈量是指在自由状态(未装弹簧时)屠口直径与轴径之差。它可产生唇口无弹簧时的径向力,并补偿轴的偏心。过盈量过小,在安装偏心和轴跳动量大时,造成泄漏,降低密封性;过盈量太大,使唇口紧贴在轴上,唇轴问的间隙过小,唇和轴之间呈“干接触”,在高速旋转下,唇和轴表面间便会迅速产生高温,加速唇口老化龟裂,甚至烧损密封唇,使密封无效。因此,选择适当的过盈量非常重要。过盈量选取的基本依据是橡胶材料的弹性恢复速度和轴的几何精度,橡胶材料弹性恢复速度大的油封,即使轴的几何精度差一些,过盈量也可以小一些。一般轴径小'唇口过盈量也小,轴径大。唇口过盈量也大。

  2 唇口接触宽度R

  唇口接触宽度R是指油封唇口与弹簧槽中心的轴向距离。该数值可以认为是油封的理论接触宽度。R小,易使接触应力集中分布,有利于控制稳定的油膜,但过小(趋于零)则无法保持油膜,不利于密封;R值过大,增加摩擦生热,同时,接触宽度增加,引起单位径向力减小,致使油封唇口与轴之间的“临界油膜”润滑,扩大成流体润滑,摩擦扭矩减小,发生泄漏[7]。

  3 前唇角及后唇角

  根据流体动力学的观点,人们得出了油封用于旋转轴时的泵汲效应。在旋转轴与油封唇的接触处,密封液体是由小的接触角侧泵向大的接触角侧。前后唇角与油封净泵汲率有关。

  4 唇口收缩率(模具设计考虑)

  模具设计中的关键因素之一是确定唇口的收缩率。收缩率确定的正确与否关系着硫化制品唇口尺寸精度,直接涉及到油封密封的可靠性。特别是对于直接模压唇口油封其唇口尺寸靠模具保证,收缩率确定不合适,直接影响唇口过盈量、唇口角及唇径。
